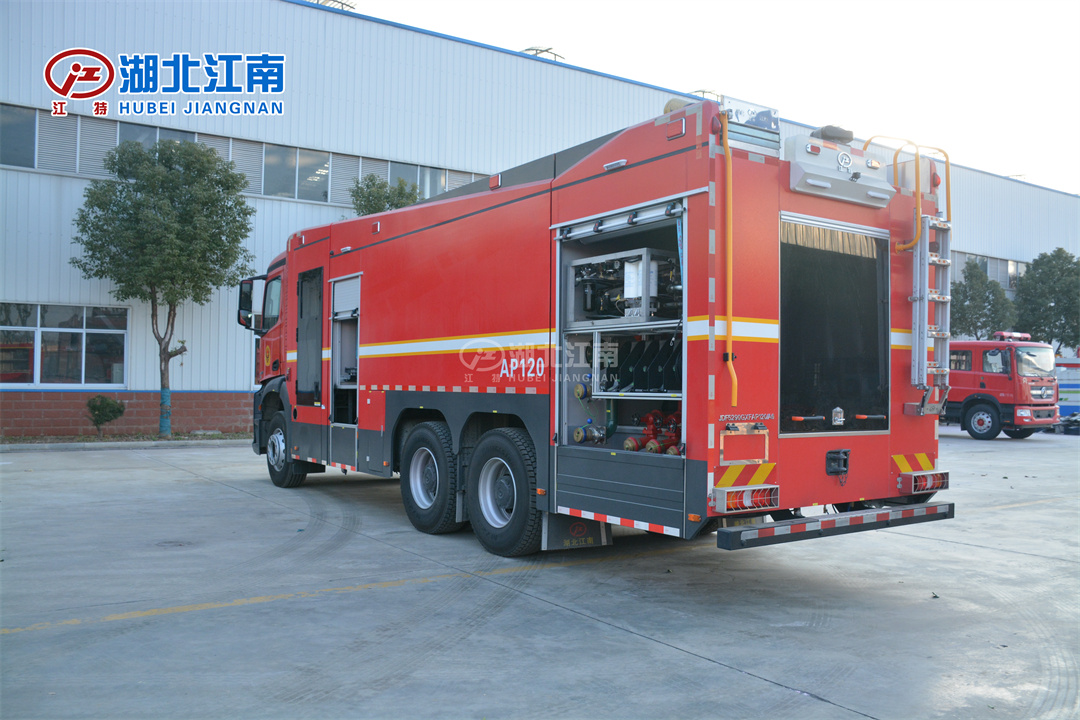

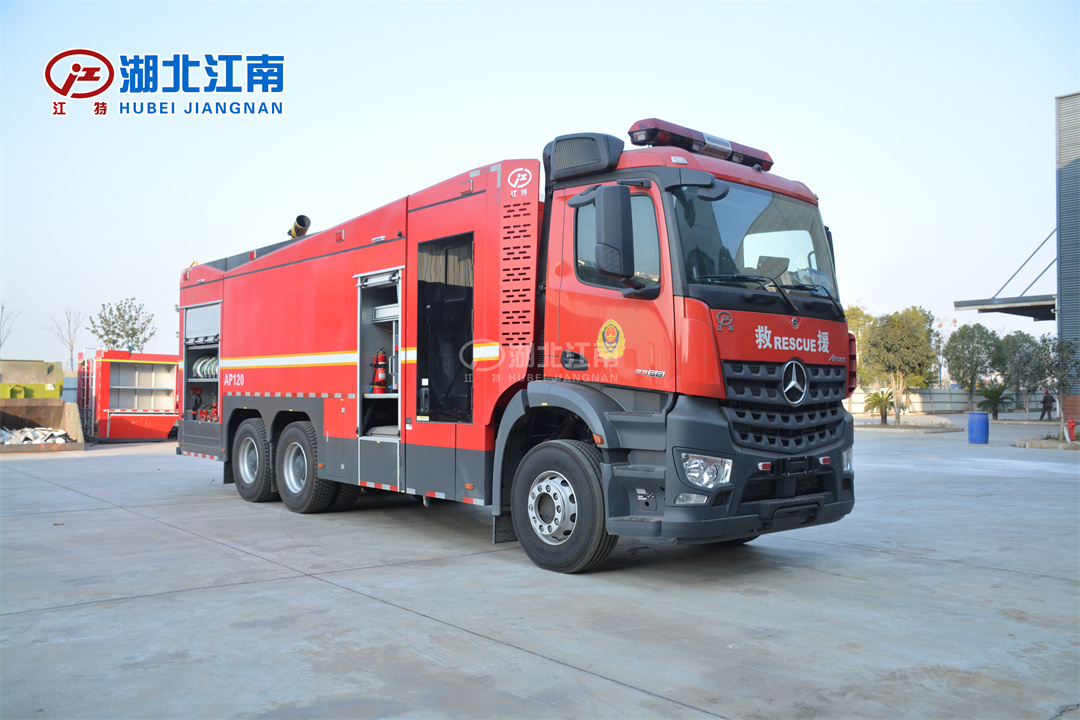

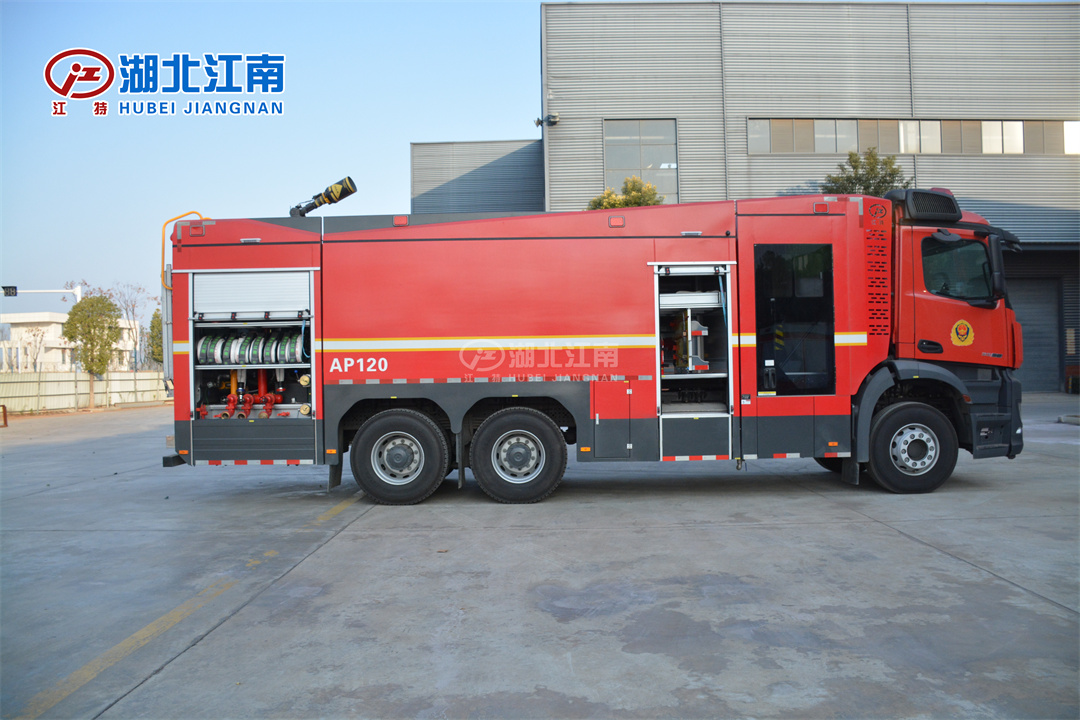

奔驰12吨压缩空气泡沫消防车

一、整车性能参数

Ø 外形尺寸：10060×2520×3620mm

Ø 总 质 量：28650kg

Ø 载 液 量：水9000kg；A类泡沫液1100kg；B类泡沫液2000kg

Ø 消防泵流量：80L/S@1.0Mpa

Ø 消防炮流量：64L/s@1.0MPa

Ø 泡沫性能：干泡沫(空气流量84L/s＋水流量6L/s)@0.86MPa

湿泡沫(空气流量84L/s＋水流量12L/s)@0.86MPa

Ø 空气流量：84L/s@0.86Mpa

Ø 射    程：水78m；泡沫72m

Ø 乘员人数：2+4人（含驾驶员）

Ø 最大功率：426kw

Ø 轴    距：4500+1350mm

Ø 驱动形式：6×4

Ø 最高车速：100km/h（电子限速）

二、底盘

Ø 底盘型号：Arocs 3358E6

Ø 生产企业：戴姆勒股份公司

Ø 发 动 机：

Ø 型    号：OM473LA.6-55

Ø 型    式：直列6缸涡轮增压中冷高压共轨柴油发动机

Ø 额定功率：426KW

Ø 燃    油：柴油

Ø 排放标准：GB17691-2018国Ⅵ

Ø 排    量：15569ml

Ø 驱动形式：6×4

Ø 轴    距：4500+1350mm

Ø 变速箱型号：奔驰G280-16，Powershift自动变速箱

Ø 变速箱速比：16个前进挡+4个倒挡，前进挡速比11.7-0.69

Ø 取 力 器：发动机全功率取力器(N4Y)

Ø 离 合 器：双片干式离合器，离合器片直径400毫米，液压助力。

Ø 转向系统：奔驰LS6/LS8型转向装置，液压助力；方向盘左置；转向机油油面监控报警；多功能方向盘，高度和倾角可调节，气动锁止。

Ø 制动方式：奔驰Telligent®智能制动系统，带防抱死（ABS）功能和加速防滑控制（ASR）功能，前后轮鼓式制动器。

三、液罐

Ø 载液量：水：9000kg；A类泡沫液：1100kg；B类泡沫液：2000kg；

Ø 液罐材质：采用优质304不锈钢板，厚度为侧板4mm底板5mm；

Ø 液罐结构：整体式焊接结构，液罐与底盘车架附梁采用弹性支撑柔性联接，水罐和A/B类泡沫罐合为一体；前后封板、罐两侧壁板、纵横防荡板，另有维修人孔，并经严格的渗漏水压试验、强度可靠性试验。

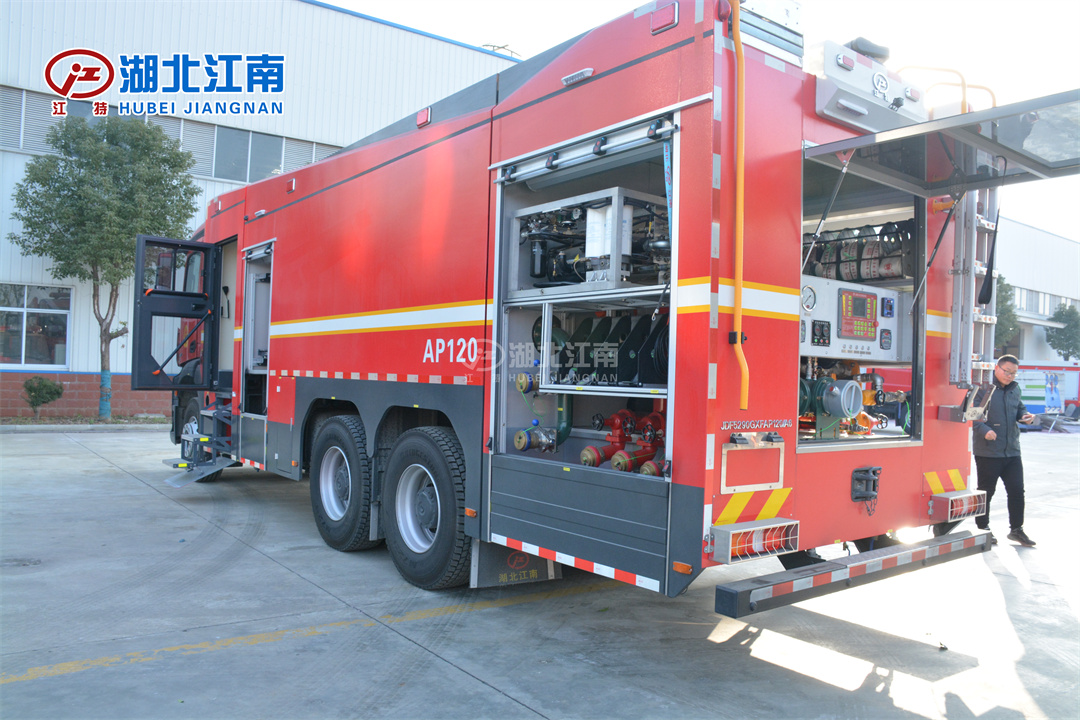

四、压缩空气泡沫系统

PTOC1250/150压缩空气泡沫系统（分离式）由水泵、空压机系统，泡沫比例混合器和泡沫出口自动控制阀等组成。水泵和空气压缩机经由取力器与发动机连接。集成式空气压缩机系统，体积小、重量轻，安装方便，工作效率高，整体布局方便、性能稳定等特点。

Ø 性能参数

Ø 型    号：PTOC1250/150压缩空气泡沫系统

Ø 生产企业：美国大力公司（W.S.Darley&Co.）

Ø 纯水性能：80L/s@1.0MPa

Ø 泡沫性能：干泡沫(空气流量84L/s＋水流量6L/s)@0.86MPa

湿泡沫(空气流量84L/s＋水流量12L/s)@0.86MPa

Ø 泡沫干湿：自动控制，程序预先设置，可无级调节

Ø 泡沫比例：0.1～3.0%

Ø 压力平衡：水和空气的压力自动保持平衡，压力差不超过10%

Ø 压缩空气泡沫枪射程：干泡沫≥10m；湿泡沫≥20m

Ø 消防泵

Ø 型    号：CB10/80-PSP1250

Ø 生产企业：美国大力公司（W.S.Darley&Co.）

Ø 额定流量：常压：80L/s@1.0MPa；中压：40L/s@1.7MPa

Ø 进水口尺寸：DN150mm

Ø 出水口尺寸：DN125mm

Ø 水泵旋向：标准的发动机旋向

Ø 润滑油型号：齿轮油-80W/90，加油量-1.5L

Ø 变 速 箱：水泵与空压机共用一个变速箱

Ø 水泵密封：机械密封

Ø 热交换腔：水泵内置热交换腔，进出口-3/8NPT内螺纹接口

Ø 引水装置

Ø 型    号：AP00954电动真空泵

Ø 结构形式：电驱动偏心滑片泵

Ø 额定功率：2KW

Ø 额定电压：24V直流

Ø 最大真空度：86.3Kpa

Ø 引水时间：68.05s

Ø 最大吸深：7m

Ø 润滑方式：有油润滑，油箱容积：3.8L。

Ø 泡沫比例控制系统

Ø 型    号：FP2001全自动泡沫比例控制系统

Ø 性    能：9.8L/min@1.0MPa

Ø 控制方式：正压喷射，全自动闭环控制

Ø 比例范围：0.1%~10.0%

Ø 工作电压：24V直流

Ø 产品组成：控制单元、泡沫泵、水流量计总成、单向阀、过滤器、线束等。

Ø 空气压缩系统

Ø 空气压缩机型号：6型螺杆空气压缩机

Ø 额定流量：84L/s@0.86Mpa

Ø 冷却方式：热交换器，利用水泵水冷却

Ø 润滑油型号：壳牌确能力S32

Ø 驱动方式：皮带轮驱动空气压缩机

Ø 产品组成：集成式系统控制柜、压缩机、滤清器、仪表板、线束等。

Ø 泡沫出口控制系统

Ø 型   号：SAVC2420

Ø 出液口尺寸：DN50mm

Ø 工作模式：纯水，湿泡沫，干泡沫，空气，关闭

Ø 泡沫调节：程序预先设定干湿程度，用户亦可自行更改

Ø 产品组成：控制单元、水控制阀、空气控制阀、空气节流阀、空气单向阀、线束等。

五、B类泡沫混合系统

Ø 型    号：PH64

Ø 型    式：负压环泵式泡沫比例混合器

Ø 泡沫比例：3% ，6%

六、消防炮

Ø 型    号：PLKD10/64-7200EXM型电控泡沫炮

Ø 生产企业：美国埃尔克消防装备集团公司（Elkhart Brass Mfg.Co.,lnc）

Ø 流    量：64L/s

Ø 工作压力：1.0Mpa

Ø 俯仰角度：-45°～90°

Ø 回转角度：0～350°

Ø 射    程：水78m，泡沫72m

Ø 有线控制距离：200m

Ø 无线控制距离：150m

Ø 安装位置：位于水罐顶部
